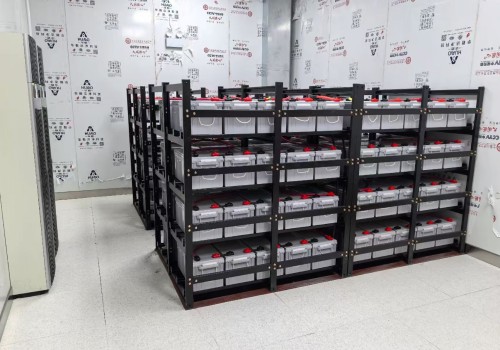

對于數(shù)據(jù)中心來說，“斷電”是不可觸碰的紅線——畢竟哪怕一秒的電力中斷，都可能引發(fā)數(shù)據(jù)丟失、業(yè)務(wù)癱瘓的重大損失。而撐起這份電力安全的核心后盾，就是不間斷供電系統(tǒng)（UPS）里的蓄電池。

   按照維護(hù)標(biāo)準(zhǔn)，UPS 系統(tǒng) 2V、12V 閥控式鉛酸蓄電池有效使用年限為5年，但不少運(yùn)維同行卻發(fā)現(xiàn)：有些電池才用4年，就出現(xiàn)內(nèi)阻飆升、容量暴跌的“早衰”現(xiàn)象，眼看就要報(bào)廢。這不僅要額外投入大筆更換成本，更給數(shù)據(jù)中心的供電安全埋下了定時炸彈。

   最近在運(yùn)維排查和分析中，我們終于揪出了一個容易被忽視的關(guān)鍵誘因——竟然和大家嚴(yán)格遵守的“安全規(guī)范”有關(guān)：電池室必須鋪設(shè)的絕緣墊，可能就是加速電池報(bào)廢的“隱形殺手”！

隱形殺手：絕緣墊里的“硫化物”在搞破壞

   可能有人會疑惑：絕緣墊不是為了防觸電，是安全必備嗎？沒錯，按照《蓄電池安裝及維護(hù)作業(yè)指導(dǎo)手冊》，電池室必須鋪設(shè)厚度≥3mm的絕緣膠墊，這是行業(yè)共識。但問題就出在絕緣墊的材質(zhì)上。

   工業(yè)上常用的絕緣墊，大多以天然橡膠、丁苯橡膠為基材，生產(chǎn)時需要添加硫黃進(jìn)行“硫化交聯(lián)”，才能保證強(qiáng)度和絕緣性。而在數(shù)據(jù)中心電池室25-40℃的常規(guī)環(huán)境下，這些絕緣墊會緩慢釋放出硫化物——主要是硫化氫（H?S）和二氧化硫（SO?）。

   更關(guān)鍵的是，鉛酸蓄電池在浮充狀態(tài)下會產(chǎn)生氫氧混合氣體，需要通過通氣閥排氣平衡內(nèi)壓。哪怕是新型通氣閥，也會存在微量的氣體交換通道。這就給了硫化物可乘之機(jī)：它們會隨著氣體交換，悄悄鉆進(jìn)電池內(nèi)部。

   進(jìn)入電池的硫化物，會和電解液（稀硫酸）發(fā)生化學(xué)反應(yīng)，生成硫化鉛等產(chǎn)物，附著在電池極板表面，形成堅(jiān)硬的復(fù)合結(jié)晶——這就是電池失效的核心“硫化現(xiàn)象”。這些結(jié)晶會堵塞極板孔隙，讓電池內(nèi)阻飆升、活性物質(zhì)減少，性能急劇下滑。

   而通風(fēng)不良，會讓硫化物在電池室里不斷累積。實(shí)測數(shù)據(jù)顯示：通風(fēng)量≥6次/小時的區(qū)域，硫化物濃度能控制在0.02ppm以下；但通風(fēng)≤2次/小時的區(qū)域，濃度會飆到0.15ppm，是前者的7.5倍，相當(dāng)于給電池的“硫化失效”按下了加速鍵。

3招破解：讓電池?cái)[脫“早衰”命運(yùn)

找到問題根源，解決辦法就針對性了。結(jié)合實(shí)操經(jīng)驗(yàn)，我們總結(jié)了“材質(zhì)替代+通風(fēng)優(yōu)化+監(jiān)測強(qiáng)化”的三維解決方案，幫電池“延年益壽”：

1.換對絕緣墊：用“無硫材質(zhì)”從源頭阻斷

既然傳統(tǒng)絕緣墊的硫化物是誘因，最直接的辦法就是升級材質(zhì)，選用無硫復(fù)合絕緣材料：

氣凝膠基絕緣墊：核心成分是二氧化硅氣凝膠，完全不含硫化物，還具備UL94 V0級阻燃性，厚度能壓縮到1.5mm，節(jié)省電池室空間；

復(fù)合云母絕緣墊：由云母和陶瓷纖維構(gòu)成，不僅無硫化物釋放風(fēng)險(xiǎn)，還能吸收電池工作時的膨脹壓力，一舉兩得。

2.優(yōu)化通風(fēng)：讓“有害氣體”及時排走

通風(fēng)是控制硫化物濃度的關(guān)鍵，尤其是密閉電池柜，一定要做好通風(fēng)設(shè)計(jì)：

明確強(qiáng)制通風(fēng)標(biāo)準(zhǔn)：電池室通風(fēng)量要達(dá)到≥8次/小時，密閉電池柜必須加裝微型排風(fēng)機(jī)，風(fēng)速控制在0.3-0.5m/s；

優(yōu)化氣流組織：把出風(fēng)口設(shè)在絕緣墊上方10cm處，形成“下進(jìn)上出”的氣流，精準(zhǔn)帶走沉積在底部的硫化物。

3. 強(qiáng)化監(jiān)測：提前預(yù)警，及時修復(fù)

做好“預(yù)防+補(bǔ)救”雙重保障，避免電池突然失效：

增設(shè)硫化物監(jiān)測：在電池柜內(nèi)安裝電化學(xué)傳感器，一旦硫化物濃度超過0.05ppm就觸發(fā)報(bào)警，及時處理；

定期檢查絕緣墊：每2年檢測一次絕緣墊的硫化物釋放量，超標(biāo)就及時更換，不留下隱患。

總結(jié)：安全規(guī)范要遵守，隱性風(fēng)險(xiǎn)更要防

數(shù)據(jù)中心的電力安全，從來都藏在細(xì)節(jié)里。鋪設(shè)絕緣墊是為了安全，但我們更要警惕規(guī)范背后的隱性風(fēng)險(xiǎn)——絕緣墊釋放的硫化物，再加上通風(fēng)不良的放大效應(yīng)，就是很多電池“早衰”的核心原因。

通過換用無硫絕緣墊、優(yōu)化通風(fēng)設(shè)計(jì)、建立全周期監(jiān)測體系，不僅能把蓄電池壽命延長到8年以上，還能降低30%的運(yùn)維成本，讓數(shù)據(jù)中心的供電安全更有保障。
