當UPS系統中的蓄電池組給負載提供電力，形成小電流放電時，可能會引起蓄電池的過放電，造成電池壽命縮短，甚至直接報廢。

本篇文章將結合應用場景，講解4個蓄電池小電流放電保護解決方案。

在 UPS 系統正常工作時，如果因?yàn)槟承┮蛩卦斐尚铍姵剡^放電，對蓄電池的損耗及影響極大，詳細內容可參考

為避免蓄電池在使用中有所損耗，小編將從蓄電池小電流放電應用場景 & 放電保護解決方案思路兩方面，為大家詳細講解、排憂解難，供大家在使用 UPS 系統時做參考。

蓄電池小電流放電應用場景

最近，遇到一個用戶的需求：用戶需要對某個地方進行視頻監控，UPS 系統最少后備時間為 10 小時，負載為一個視頻監控系統，功率不大于 100W。綜上所述，無論配置多大的蓄電池，基本上都是小電流放電的應用場景，類似這樣需求的用戶不在少數。

小電流放電對蓄電池的影響很大，所以在這樣的應用場景下，需對蓄電池進行放電保護，提高 UPS 系統的運行可靠性，避免影響負載的正常運行，或給用戶造成經濟損失。

那么，當蓄電池處于小電流放電應用場景時，如何去保護蓄電池？保護蓄電池的核心原則是什么

蓄電池小電流放電保護

解決方案思路

蓄電池小電流放電保護解決方案的核心原則，是蓄電池的放電終止電壓要大于 10.8V，雖然 UPS 系統設計有蓄電池低電壓保護措施，以避免蓄電池受損耗。但現實情況中，因?yàn)榉烹婋娏魈?，蓄電池進行深度放電、對 UPS 關機保護后，蓄電池電壓實際上已低于 10.8V。

同時，因?yàn)樾铍姵厥情L時間放電設計，所以大多數場合都無人值守。雖然 UPS 進行了關機保護，但蓄電池和 UPS 主機之間還是持續連接的狀態，蓄電池仍然以很小很小的電流在放電，時間久了，蓄電池就會受損

基于以上所述情況

放電保護解決方案思路如下

一、利用 UPS 監控管理軟件

以山特城堡 C 系列 UPS，免費贈送了監控管理軟件Winpower，其中有一個設備關機控制功能。當 UPS 發生異常時，用戶可以通過監控軟件關閉 UPS 輸出，以避免蓄電池過放電。下面五種設定條件，滿足任何一個，UPS 輸出即會關閉。

條件 1：UPS 市電異常，電池放電到設置時間。

條件 2：UPS 電池低電位。

條件 3：UPS 電池剩余放電時間低于設置時間。

條件 4：UPS 電池容量低于設定百分比。

條件件 5：用戶可以設定排程關機功能，控制 UPS 何時關閉輸出，何時開啟正常輸出。

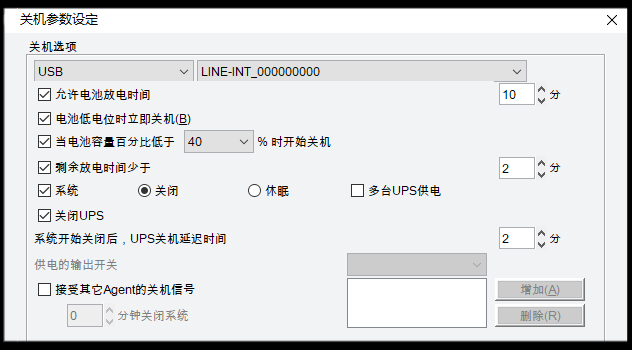

UPS 監控軟件關機控制界面：

如上所述的五個條件，用戶可以依據各自的情況，選擇合適的條件關閉 UPS ，避免蓄電池過放電。舉例條件1，UPS 系統后備放電時間為 10 小時，當 UPS 市電異常，電池放電到 9 小時后，用戶可以關閉 UPS 輸出。具體操作：勾選“允許電池放電時間”，時間選擇“540 分”。其它條件的應用，可以參考 Winpower 監控管理軟件說明書。

二、利用網絡管理卡

如果用戶現場無法安裝監控軟件，也可以利用網絡管理卡，實現在特定條件下關閉 UPS 輸出，類似于 Winpower 監控管理軟件的原理。具體設置方法：用戶通過監控卡頁面——管理——UPS 關機進入，設置特定事件，動作類型選擇“UPS 關閉”。意思表示該事件發生時，網絡管理卡向裝了 SPS 軟件的終端（一般是電腦或服務器），進行對應的告警并發送關機通知，同時通知 UPS 關機，從延遲時間到關閉 UPS 輸出，默認 120 秒。

三、翻倍蓄電池容量配置

翻倍蓄電池容量配置是最簡單、最直接的放電保護解決方案。當用戶后備時間需求為 10 小時，需配置 9Ah 的蓄電池時，我們可以直接配置 18Ah 的蓄電池，遠遠大于所需要的后備時間，那么發生蓄電池放電至低電壓的情況就很小了。

注意，此方案雖簡單實用，但造價成本高，需要考慮投入產出比。

四、利用智能配電或繼電器

此方案可以斷開蓄電池組，適用于長時間無人值守的應用場景，比如無人值守基站等。具體如下：

通過智能配電：可遠程監控的 PDU、智能插座等物聯網產品都比較普及，可以利用其智能功能，實現定時關閉負載或關閉蓄電池組，避免蓄電池過放電。此方案需要有網絡支持或手機信號支持。

利用繼電器：繼電器中有一個產品叫做時間繼電器，具備斷電延時功能，可利用其功能實現定時關閉負載或蓄電池組，避免蓄電池過放電。此方案造價成本低，但需要有一定電路設計基礎的技術人員才能實現。

蓄電池小電流放電對 UPS 系統有著嚴重的影響，比如蓄電池壽命減少、UPS 充電板故障率升高等，所以蓄電池小電流放電的應用場景，需要考慮并采取一定的蓄電池保護解決方案。

以上解決方案思路供大家參考，實際應用中，還需要根據用戶現場環境，從斷電頻率、質保要求、運維成本等綜合考量，來采納最合適的方案。
